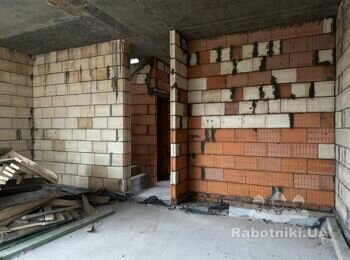

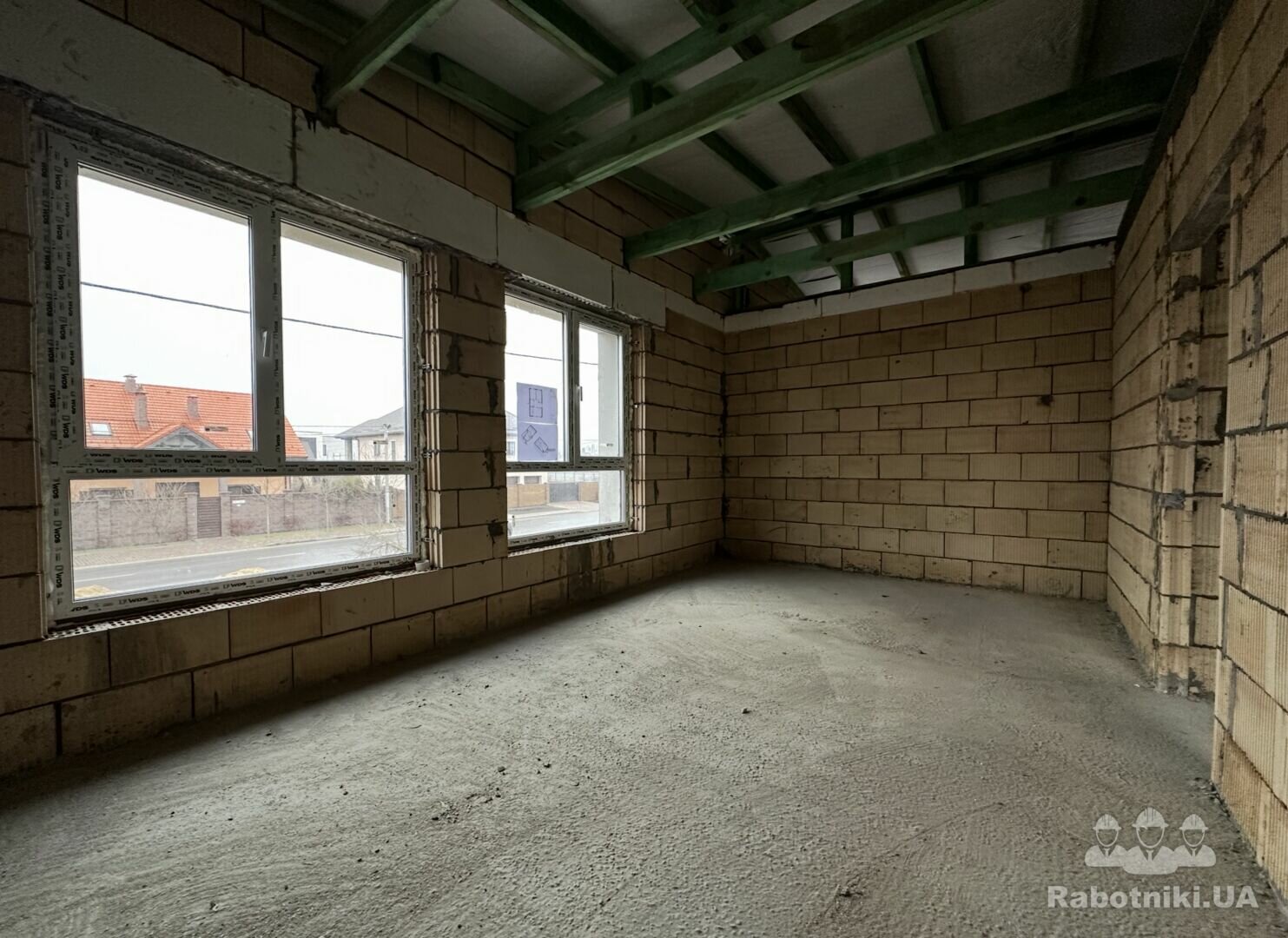

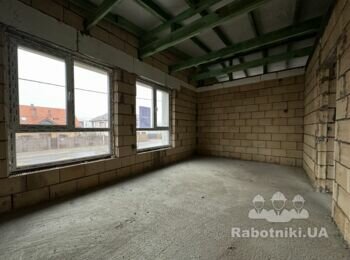

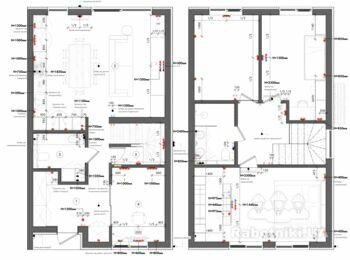

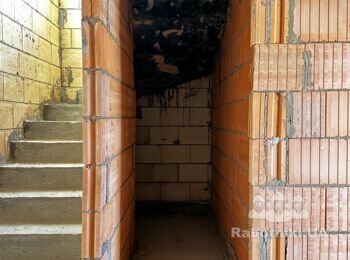

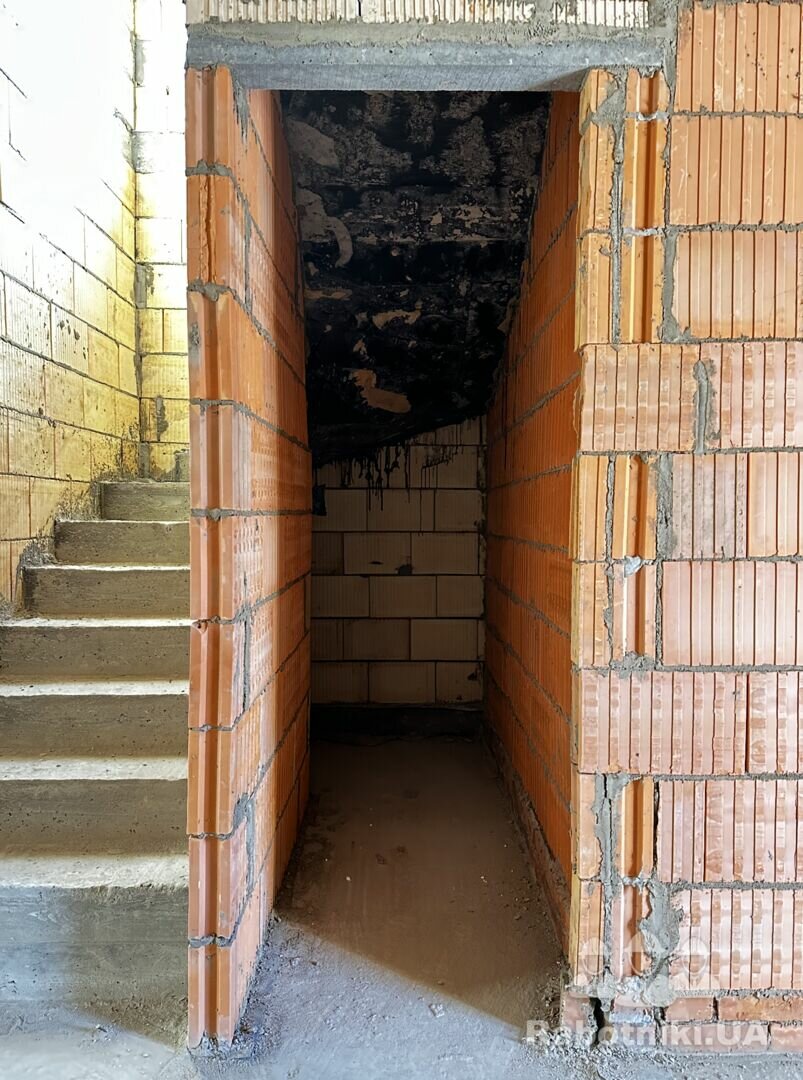

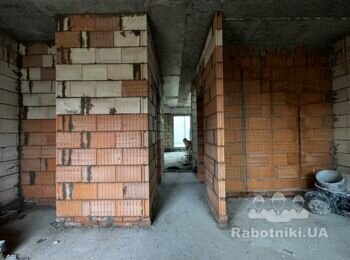

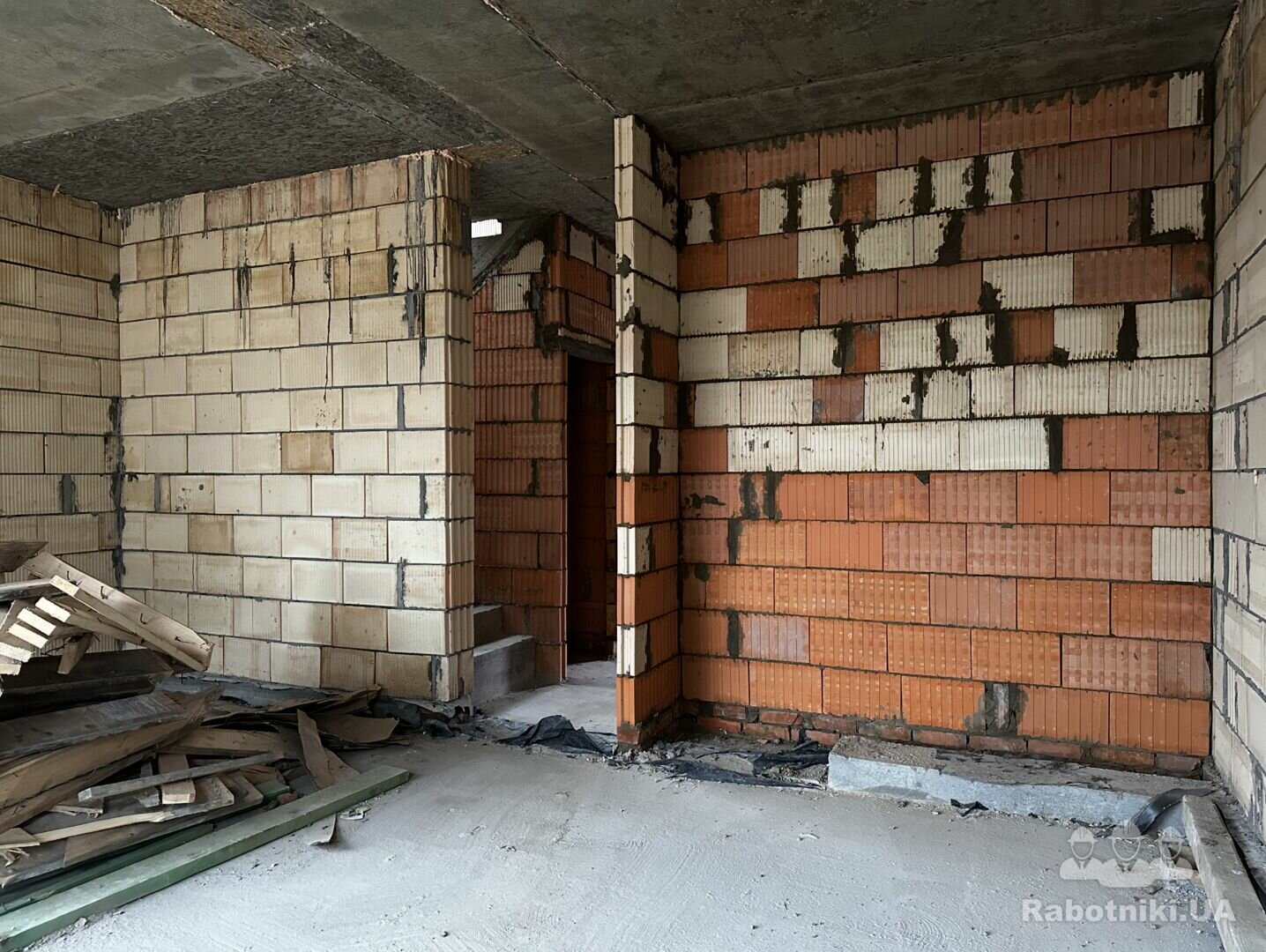

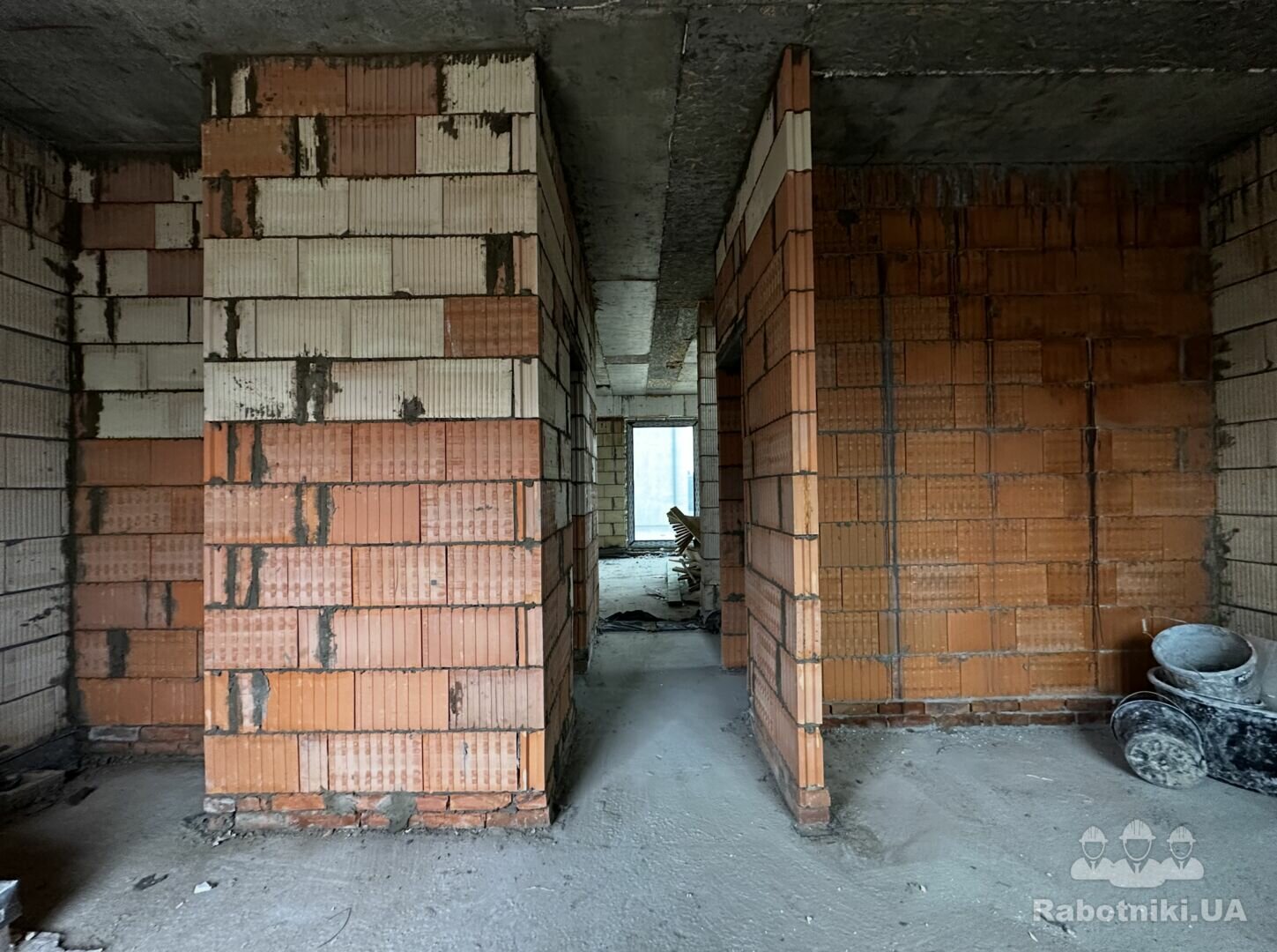

Дуплекс, 120м2, без ремонту, електрика заведена. 3-фази (40кВт)
невелике ТЗ по електриці:
зарядка електрокара окрема розетка від щитка (окремо на електрокари, не від будинку)
вивід на автоматичні ворота (+мотор)
сонячні панелі 9шт + інвертор Deye 6kwt 1-фаза + батарея 10квт (все вже куплено включаючи проводку для цього, треба тільки встановити) треба подумати, чи треба стабілізатори чи можна обійтись зубрами і щоб інвертор працював як стабілізатор для деяких зон
залишок від генерації сонячних панелей зкидувати (на бак для води і можливо ще кудись - подумаю)
громовідвід (на лінію сонячних панелей і на будинок)
Обов язково:
всі підрозетники з 0 (нейтраль)
світло завжди повинно бути заживлено
монтажні коробки 60-80мм (це важливо, буду встановлювати світчі для розумного будинку)
вита пара для камер (вулиця, задній двір, всього - 3 камери планую) (кабель cat5 вуличний)
друга точка доступу wifi на другому поверсі (стеля) (кабель cat6)
виводи з розетками під RJ45 вита пара в деяких кімнатах
Прохідні вимикачі. Фаза має заходити в той же підрозетник, де і вихід на навантаження (тобто саме освітлення), інакше не зможу встановити реле управління світлом.
Вихід на навантаження з вимикача підключається у SW порт, самі лампочки на O (out), L - фаза і N - нейтраль (він же нуль). Таким чином коли натискаєте вимикач, то напруга йде на SW і пристрій вмикає світло. Вимкнути можна як вимикачем так і з телефону (для керування розумним будинком)
Також можна використовувати реле як ще один спосіб вимикання прохідного вимикача. Тут є важливий нюанс, про який треба подбати на етапі ремонту: підрозетник, в якому буде реле, має бути тим пдрозетником, у який заходить як вихід на лампу, так і фаза.

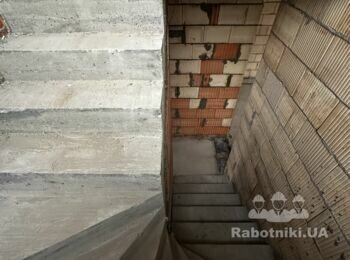

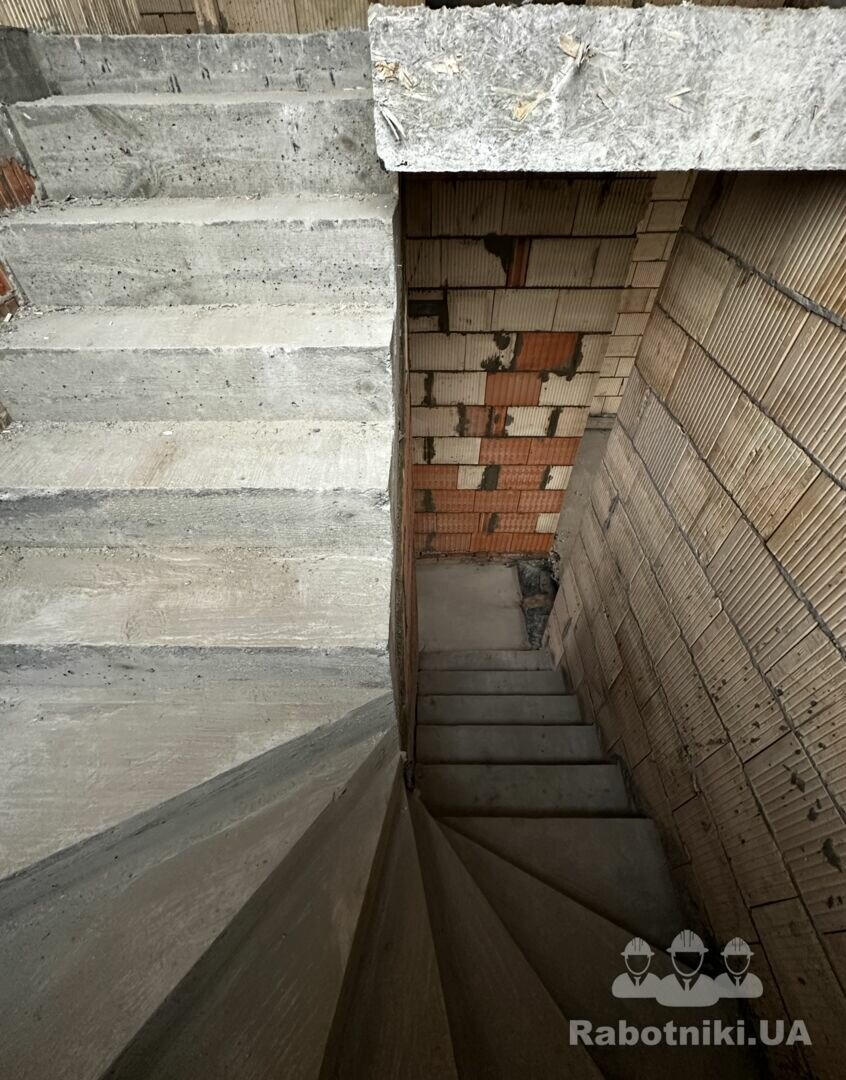

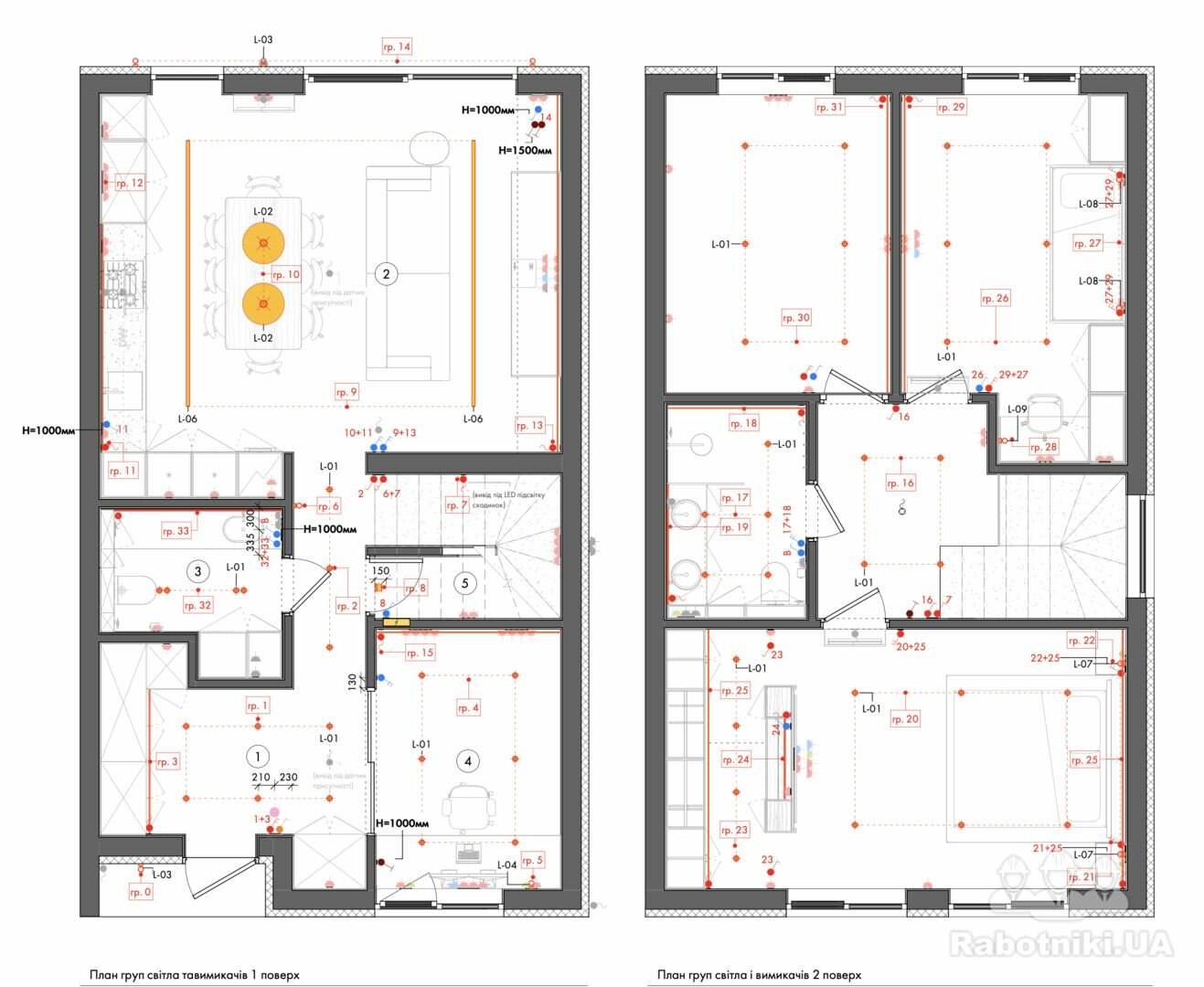

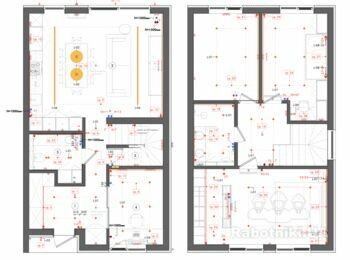

Вимикач на сходах + датчики руху з затримкою (зверху і знизу), вимикачем можна просто включити світло на сходах.
Коробки монтажні мають бути глибокі, не менше 60мм глибиною, а краще 80мм. Інакше не зможу встановити в них реле (через кількість проводів, що там буде)
Закласти виту пару під камери і точки інтернету (під камери можна кабель cat5e, під вайфай cat6 або cat7 треба дивитись на ціну)
мої побажання по матеріалам (+- такого рівня):
Автомати Hager
Кабель ВВГ нгд 5х10 ЗЗКМ
Кабель ВВГ нгд круглий 3х1,5 ЗЗКМ
Кабель ВВГ нгд круглий 3х2,5 ЗЗКМ
ПВ-3 25 мм ЗЗКМ
ПВ-3 10 мм ЗЗКМ
ПВ-3 6 мм ЗЗКМ
Витая пара FTP cat.6e (або 7е)
Кабель ЗЗЦМ FTP Cat.5E PE 4х2х24 0.51мм AWG (вуличний)
Короб канал ПВХ 40 40 мм LHD
Коробка монтажная OBO Bettermann UG 66-GS (2003703)
щити з запасом : силові щити 2шт - Щит на 48 модулів внутрішньої установки з металевими дверима, 1шт - Щит 4-рядний для мультимедіа та зв язку в/у з металевими дверима VOLTA (арт. VU48NWB)
ПЗІП ETITEC V T12 280/12,5 3+1
* леди і блоки живлення на весь будинок вже закуплені (24V)
* всі датчики для розумного будинку куплені
Буду дивитись на пропозиції по ціні / якості. В ідеалі домовитись на адекватну фіксовану суму за виконання всіх робіт, які пропишемо завчасно. Матеріали можемо закупити самостійно, можемо домовитись з вами.
Дякую!
Зробимо як для себе
.
Здравствуйте Андрей.
Для снижэния количества противоречий здравому смыслу, ОБМАНОВ БЕЗсовестными, ОШЫБОК проэктировщиков, что встречается в 99,999...% случаев, предлагаю купить ПОДРОБНУЮ заочную консультацыю по электрике, СЭС.
Полнолинейные цветные схемы щитов, характеристики и номиналы комплектующих, поясняющие рисунки и фотографии монтажа, вариант разводки слаботочки лучшэ чем в основном делается, СВОИ МНОГОчисленные разработки из которых по одной появились в Украинских и МЭК нормативах, реализованы ТОЛЬКО у моих клиентов и некоторых форумчан с форумов читавшых мои советы с ПОДРОБНЫМИ объяснениями.

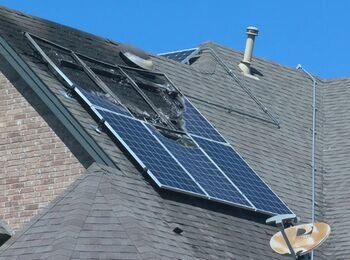

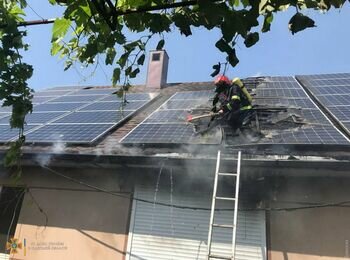

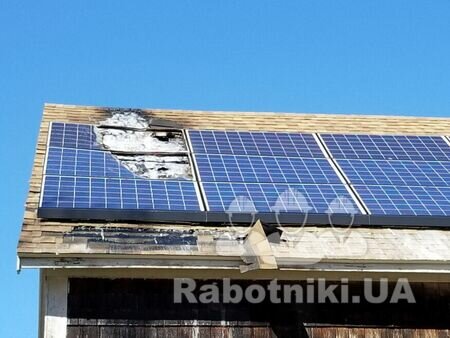

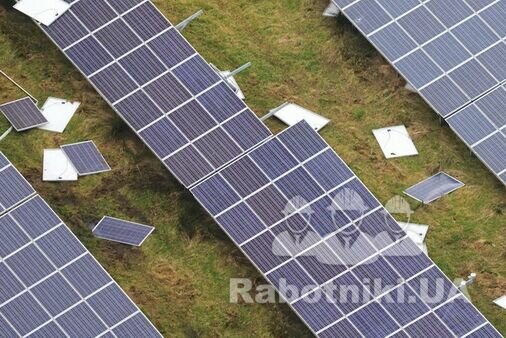

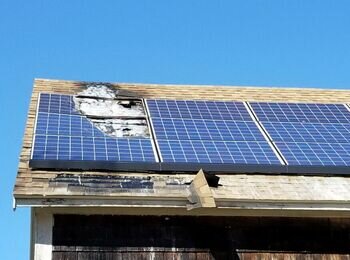

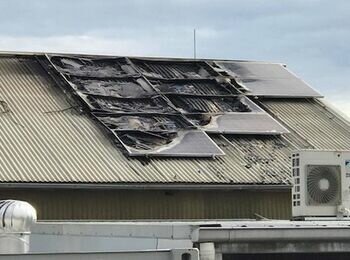

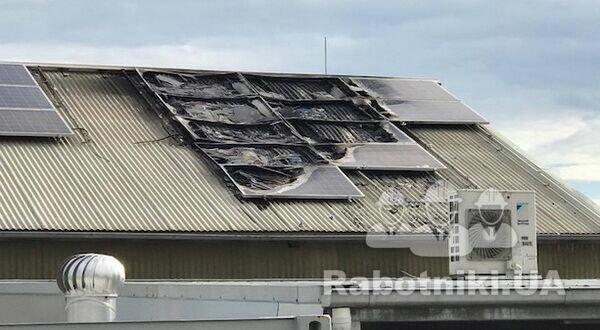

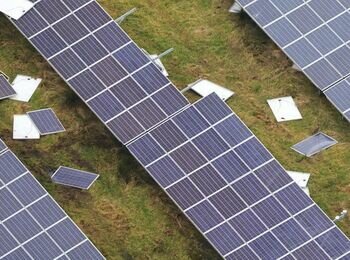

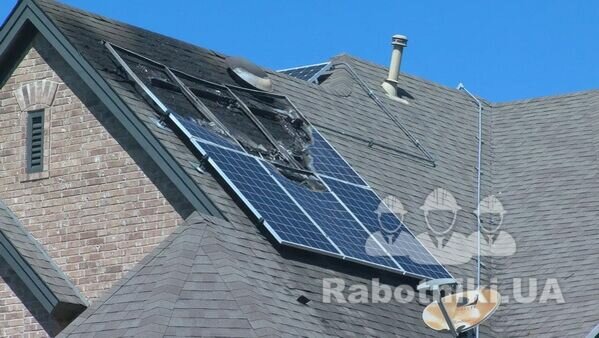

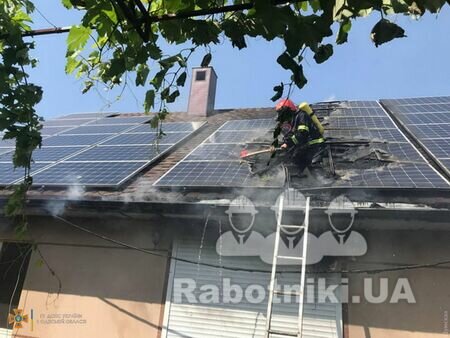

Как делать чтоб с солнечных панелей выжать максимум и ГЛАВНОЕ снизить вероятность АВАРИЙ СЭС про которые периодически появляются сообщения в средствах массовой информации.
Про слабые места комбинированного преобразователя и аккумуляторной батареи Deye, ПРОТИВОречия нормативам по электробезопасности, вероятность повреждения электроприборов.
Как делать резервное электроснабжение чтоб работало на 20-400% времени дольше при той же ёмкости аккумулятора чем делается в 99,999...% случаев.
Снижение шума вентиляторов ИБП, преобразователей, зарядок.
Как при отсутствии сети 220/380 и пасмурной погоде зимой, когда СЭС НЕ может днём даже зарядить только аккумулятор, всё же зарядить аккумулятор чтоб хоть на ночь протопить энергозависимым топливным котлом.

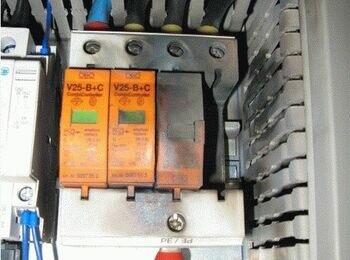

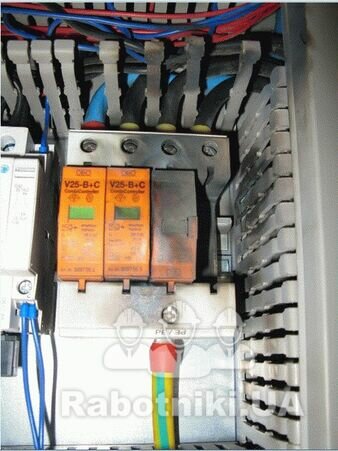

Про защиту от воздействий молнии от цепи постоянного тока солнечных панелей, от сети центрального электроснабжения.
Как НАДЁЖНЕЕ ВСЕГО подключать СИП в вводной автомат щита учёта.
.
БЕЗ оплаты уточнения, корректировка, проверка сделанного по фотографиям, видео.
Если у Вас, близких, друзей руки мастеровые то сделаете, как минимум часть, ЛУЧШЭ чем делается в 99,999 % случаев.
Из тех кого придётся нанимать тех-заданием отсеете *ещё на берегу* явных дилетантов, ХАЛТУРЩИКОВ.
Доброго дня.
Виконуємо електромонтажні та інші будівельні роботи.
Звертайтесь надішлю кошторис )
Приветствую.
готовы предложить свои услуги как комплексно так и только по части СЕС
