Требуется исправить грубые ошибки коммутации в распределительном щите. Комплектующие уже установлены (Schneider Electric, реле ZUBR, контактор), необходимо переделать только логику разводки.
Суть проблемы: Предыдущий исполнитель запитал дифавтоматы последовательной цепью ( гирляндой ) и не обеспечил защиту линий старой проводки, оставив их под автоматом 40А.
Техническое задание:
Демонтировать текущую последовательную цепь.
Собрать правильную параллельную схему распределения питания на дифавтоматы (использовать шину-гребенку или кросс-модуль). Установить автоматические выключатели на 16А после 40-амперного узла для защиты старой проводки. Выполнить обязательную опрессовку всех многопроволочных кабелей наконечниками (НШВИ).
Дополнительно: визуально осмотреть AC-линии (ввод/вывод) возле инвертора резервного питания на предмет кустарных скруток и клемм.
Наличие собственного профильного инструмента (кримпер, стриппер) обязательно. Скрутки не принимаются.

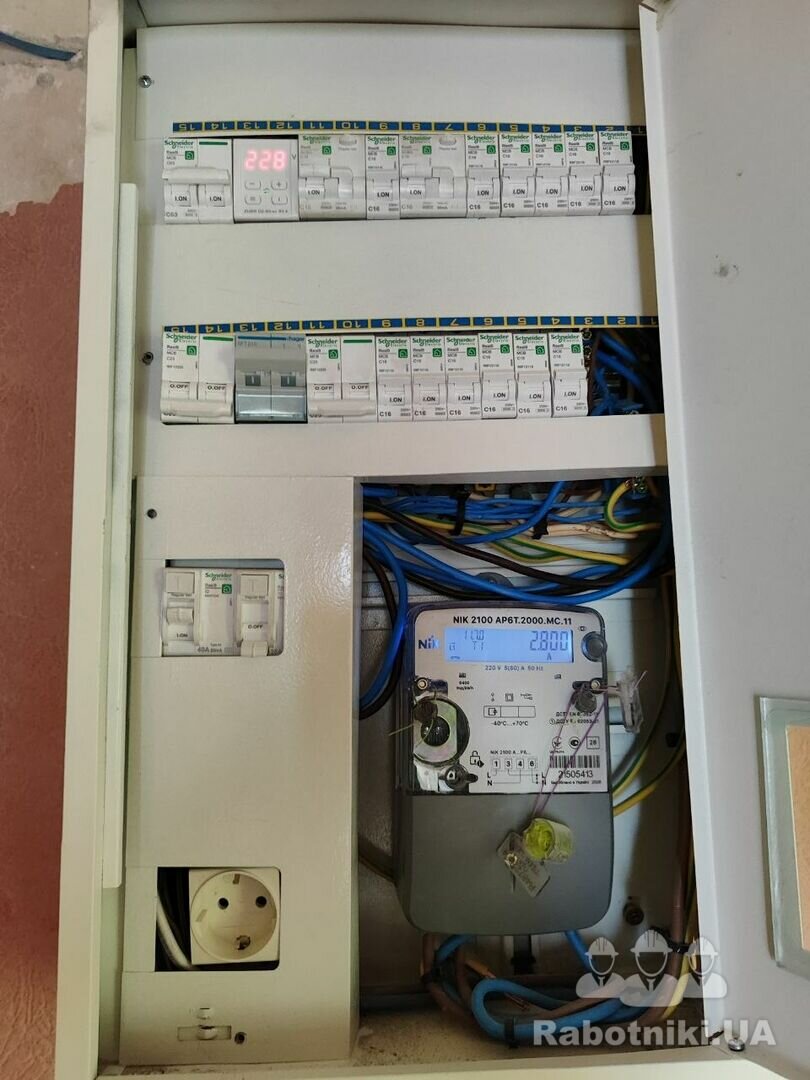

Дополнительные материалы (шина-гребенка, автоматы на 16А, наконечники) оплачиваются мной отдельно по чеку или покупаются заранее по вашему списку. Фотография текущего состояния щита прикреплена. Откликайтесь только в том случае, если понимаете задачу, имеете нужный инструмент.
Добрый день где находится, объект, дополнительные автоматы ставить на щит то что на фото или в тамбурном щите? Сколько дополнительных автоматов, вообщем есть вопросы, оставьте телефон
